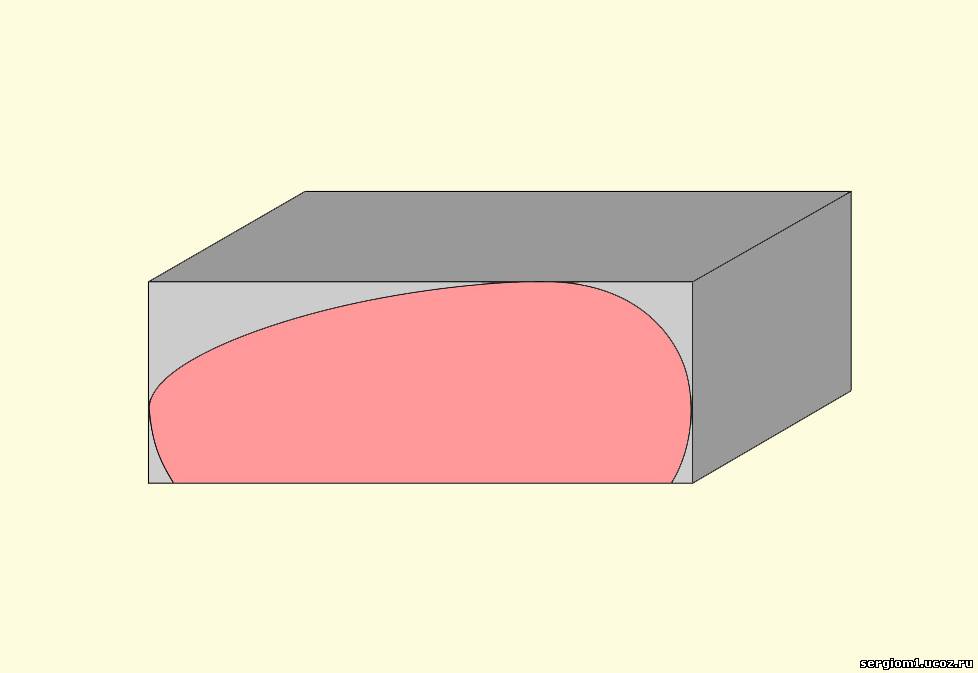

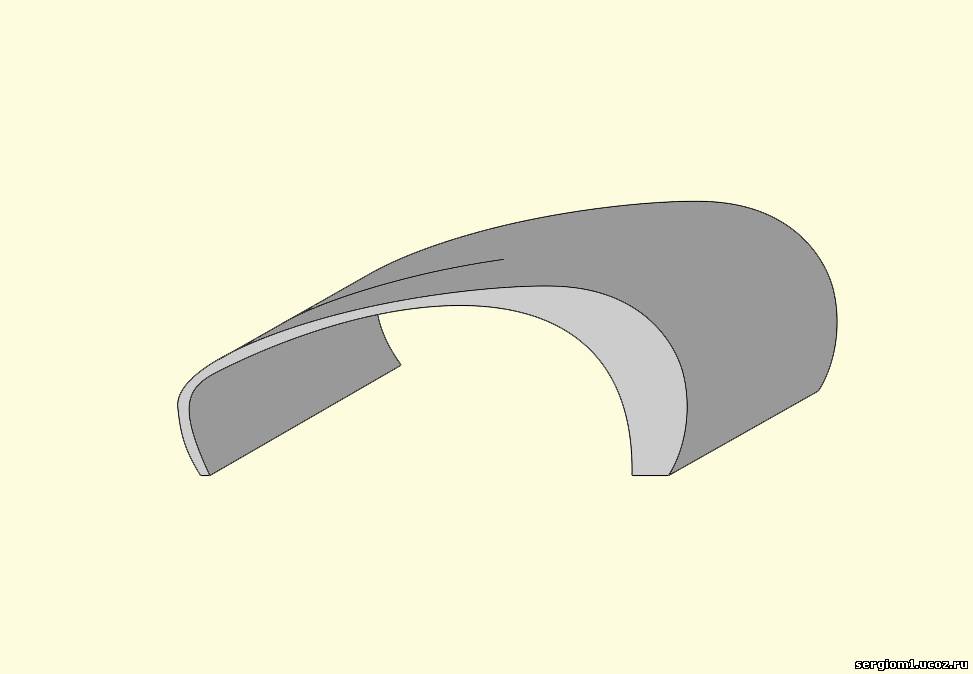

Мышка из дереваДля изготовления мышки мне понадобилась деревянная заготовка (я выбрал венге) размером 110*57*43 мм + запас по всем измерениям милиметра по 2. Длина и ширина заготовки равна длине и ширине будущей мышки, а высота равна высоте корпуса мышки + 3 мм (толщина нижней панельки). Изготовление корпуса мышки целиком и полностью осуществлялось при помощи ленточной пилы. Первым делом отпилил пластинку толщиной 3 мм - будущая нижняя панель: Разметил и выпилил профиль мышки (вид с боку): Сделал пропил между кнопок: Теперь отпилил лишнее по бокам, сформировал "вид сверху": И отпилил будущие боковые панельки: Теперь необходимо выбрать полость в корпусе мышки, где будет располагаться начинка. Переворачиваем мышку на бок... Но ровной плоскости сбоку уже нет, т.к. на предыдущем этапе обводы мышки уже заданы. Тут нужно применить некоторую хитрость: випилить в деревянном бруске паз, четко совпадающий по форме и размерам с заготовкой мышки, вставить ее (при необходимости приклеить или распереть клинышками) и отпилить все лишнее. Корпус готов: Так выглядят готовые детали: две боковые панельки и основной корпус - "крыша" мышки :-) Проверил, подходит ли по размеру к микросхеме. Как ни странно, подходит :-) А всё потому, что размеры мышки неслучайны - выбирал я их исходя не только из собственных пожеланий и т.п., но и учитывая размер микросхемы. Теперь перехожу к монтажу начинки на нижнюю панельку. Врезал оптический глазок, кронштейн для колесика и посадочное место для батарейки: Теперь, когда все детали начинки подогнаны и установлены, можно приклеить и микросхему. Все детали приклеивал быстросохнущей эпоксидной смолой. Кстати, электронная начинка не боится контактов ни с жидкой, ни с уже отвердевшей эпоксидкой - на работоспособности ни как не сказывается. Примерка с нижней панелькой + уже сделано отверстие для колесика: Для того, чтобы кнопки нажимались, нужно их толщину уменьшить до 1,5-2 мм. Добился этого при помощи напильника, надфилей и наждачки. Из фибры сделал "карман" для батарейки, чтобы она не проваливалась внутрь корпуса (обозначен зеленым квадратиком). Ещё необходимо снять лишнее с боковых поверхностей кнопок (по нарастающей до 1,5мм к передней части мышки), чтобы они не терлись в последствии о боковые панели: Можно приступать к склейке корпуса (но перед этим этапом необходимо покрыть все детали защитным покрытием с внутренней стороны, например ДанишОйлом (кроме склеиваемых поверхностей) для того, чтобы древесина не реагировала на изменения влажности окружающей среды), а именно к монтажу средней части ("крыши") и нижней панельки с уже приклеенной микросхемой. Помимо склейки вышеуказанных частей добавил дополнительные элемнты - "колонны" из фибры (обозначены красными кружками). Теперь просто приклеиваю боковые панельки, фиксируюя их струбцинами. Естественно, приклеиваются они только к нижней панели и к задней трети основной части мышки: Клей высох, набрал прочность. Далее никаких хитростей: напильник и наждачка :-) Можно придать некоторые нюансы форме: закруглить заднюю часть мышки (толщина стенок без проблем позволяла это сделать), сформировать "прогибы" на боковых панелях для большего удобства. Мышка отшкурена и покрыта ДанишОйлом и силиконовым шеллаком. Работа готова (больше фото в Галерее Моих Работ): |
